1 概述
我公司开发的KXH127 矿用隔爆兼本安型多功能通讯信号装置(以下简称装置)为矿用隔爆兼本质安全型,适用于井下具有爆炸性气体环境的带式运输和绞车运输的信号联络及电控用。具有下列功能:
a.发送信号:按下本台的隔爆信号按钮,可向本台连机的各台发出声光信号(打点);
b.接收信号:连机各台可以接收任一台发出的声光信号(打点);
c.单功对讲:本装置在不改变现有煤矿隔爆信号装置电源和接线方式的情况下,连接各台通过电源线实现动力线载波对讲功能,无需另铺设电缆;
d.手动红绿灯转换;
e.手拉急停开关: 实现带式运输和绞车紧急停车;
f.手动控制按钮:实现远方控制带式运输和绞车 “正转”“反转”“停止”功能。
2 分类
2.1型号组成及代表意义
KX H 127
工作电压
多功能
矿用信号设备
2.2 防爆型式
矿用隔爆兼本质安全型,防爆标志为:Exd[ib]I
2.3 外型尺寸及重量
外型尺寸:310mm×200mm×140mm
重量: 10kg
2.4 执行标准: MT287-1992 煤矿信号设备通用技术条件
Q/HSJ17-2010 KXH127 矿用隔爆兼本安型多功能通讯信号装置
3 使用环境条件
装置在下列条件下可靠工作
a.环境温度:-5℃~+40℃;
b.平均相对湿度:不大于95%(+25℃);
c.大气压力:80~110KPa;
d.环境噪声:不大于75dB;
e.有爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。

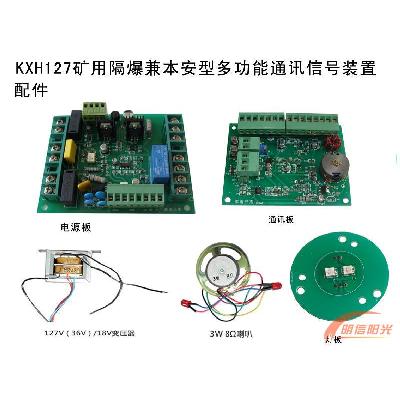

4 结构特征与工作原理
4.1 该产品集打点、通讯、手动红绿灯转换、手拉急停开关、手动控制按钮多功能于一体。将原有的通讯信号装置、急停开关、红绿灯转换开关及远控按钮四种独立产品组成整体,整体结构简单合理,使用方便,大大减少了井下作业工人的劳动强度。
4.2 工作原理说明
4.2.1 发送声光信号功能(打点):
A、B为电源接线柱,C为中间接线柱。按下“打点”按钮DA(红色)所有联机各台C接线柱和B接线柱构成电源回路,振铃模块开始振铃且LED1、LED2发光。振铃信号送给功放IC5推动扬声器LB发出铃声 。实现发送声光信号联络功能。
4.2.2受话功能:
对方发出的语言载波信号通过四个高压隔离电容C1~C4以及偶合线圈BL1、BL2送给“检波”模块,检波后所得声音信号送给功放集成块IC5推动扬声器发声。
4.2.3发话功能
按下“通话”按钮XA(绿色),功放IC4有电,声音经话筒M送入IC4放大。放大后的音频信号,通过“载波模块”合成载频信号经线圈BL2和BL1线圈以及四个高压电容耦合到电源线A、B上,发送到其它各台,实现发话功能。
